Signification des variables utilisées

Les variables ci-dessous sont des variables calculées par jour. Se reporter aux vignettes du package SIVA pour plus de détails sur les calculs. En rouge valeurs à éviter, en vert valeurs de référence.

variable Définition
date Date
vol_recalcule Volume recaculé par le package SIVA à l'aide des niveaux et positions vannes volets
debit_moyen_recalcule Débit calculé à partir de la variable précédente
vol_bar Volume total du barrage : attention faux erreur dans le totaliseur de volumne de vannes
vol_vanne Volume calculé à partir du totaliseur du volume de vannes : faux
vol_volet Volume calculé à partir du totaliseur de volume des volets
vol_passe Volume calculé pour la passe, ne prends pas en compte le noyage aval, calculé à partir du débit (les volumes passe sont faux)
vol_siphon Volume caclulé pour le siphon, calculé à partir du débit des deux siphons, les volumes siphon sont faux
vol_ecluse Volume calculé pour les débits évacués à l'écluse, les volumes d'eau salée entrants ne sont pas calculés
debit_moyen_vol_bar Débit moyen à partir des volumes du barrage
debit_moyen_vol_vanne Débit moyen à partir des volumes évacués par les vannes
debit_moyen_vol_volet Débit moyen à partir des volumes évacués par les volets
debit_moyen_vol_passe Débit moyen à partir des volumes évacués par la passe
debit_moyen_vol_siphon Débit moyen à partir des volumes évacués par le siphon
debit_moyen_vol_ecluse Débit moyen à partir des volumes évacués par l'écluse
vol_vanne_barQ Volume calculé à partir des débits des vannes 1 à 5
vol_volet_barQ Volume calculé à partir des débits des volets 1 à 5
debit_vilaine_estime Débit un peu mystérieux estimé à partir du débit du barrage ( ? et des variations du plan d'eau)
debit_moyen_cran Débit moyen journalier de Cran
volume_total_barQ Volume calculé à partir des débits des vannes et volets 1 à 5, et des volumes siphon, passe et écluse
debit_barQ Débit journalier calculé à partir du volume ci-dessus
debit_vanne_barQ Débit calculé à partir des débits des vannes 1 à 5
debit_volet_barQ ébit calculé à partir des débits des volets 1 à 5

Niveau

Pompes

Vannage du Prévert (Théhillac)

Indicateurs

Niveaux, débits et indicateurs

Le vannage de l'Isac

Il est situé à la confluence entre l'ancien cours de l'Isac et la Vilaine, entre la commune de Fégréac (44057)et de Thehillac (56250). C'est un ancien ouvrage anti-marée qui a été renové dans les années 2000 afin de mieux gérer les niveaux d'eau en hiver comme en été. Il permet une déconnexion totale des niveaux d'eau en Vilaine. Il est la propriété d'Eaux et Vilaine qui en assure également sa gestion.

Le marais de l'Isac : localisation

Le fonctionnement du vannage

En hiver, les vannes sont fermées pour atteindre une cote de gestion “haute” en amont de l'ouvrage. Un automate permet de réguler le niveau d'eau par des ouvertures plus ou moins grandes des deux portes. L'eau qui s'échappe passe par le fond. Cette déconnexion partielle permet de stabiliser le niveaux d'eau contrairement à ce qui se passe en Vilaine en raison du barrage d'Arzal. De la fin du printemps à l'été, les vannes sont également fermées. Les 2 pompes se relaient alors pour baisser le niveau d'eau en amont qui est alors inférieur à celui de la Vilaine. Ce pompage permet l'entretien des marais par une gestion agricole extensive. Le reste du temps, le vannage est ouvert pour permettre une continuité piscicole et sédimentaire.

Vannage de l'Isac

Les niveaux

Depuis 2016, le vannage fonctionne en phase expériementale, avec une gestion des niveaux d'eau a minima en raison du développement de la Jussie (Espèce Exotique Envahissante) dans les marais de l'Isac. En hiver, la cote consigne est de 2m40 NGF, permettant une submersion d'une grande partie du marais jusqu'en mars. Le pompage est activé de début Mai à début Octobre avec une cote de gestion à 1m80 NGF afin de faciliter l'exploitation agricole du marais et limiter le développement de la Jussie.

Les débits

Les débits sont calculées à l'aide de la formule de manning. Ils peuvent être négatifs si les vannes sont ouvertes et que le niveau Vilaine est supérieur à celui des marais de l'Isac. les débits

Le fonctionnement des pompes

Sur le vannage, les deux pompes se relaient pour mainteni un niveau d'eau bas dans les marais. Elles fonctionnent principalement pendant l'été. Le débit est proche d'1 m3/s par pompe. Le débit des pompes est rapporté sur la page Isac onglet Graphiques. Dans les boites on trouve pour la période sélectionnée : les indicateurs de fonctionnement des pompes

  • le coût de fonctionnement electrique (uniquement la dépense pas les abonnements),
  • l'empreinte carbone du fonctionnement des pompes.
  • le débit moyen des pompes,
  • le volume total évacué par les pompes.

Les indicateurs

Pour calculer les indicateurs, choisir quelle sonde doit être utilisée pour : les niveaux en amont du vannage du Prévert, les niveaux en aval du vannage du Prévert, et les niveaux dans les marais.

choix des sondes de niveaux

Transparence migratoire

L'indicateur transparence migratoire évalue la franchissabilité du vannage. La transparence migratoire dépend de l'ouverture des vannes. On ne considère qu'il peut y avoir de migration que si une des deux vannes est ouverte de plus de 5 cm. Le codeur de l'une des vannes peut être mal réglé et indiquer une ouverture de 1 ou 2 cm alors que la vanne est effectivement fermée. Elle dépend également de la différence de niveau entre l'amont et l'aval, qui peut être positive ou négative. En valeur absolue, une différence de niveau de moins de 30 cm est considérée comme favorable à la migration. Entre 30 et 50 cm la migration est considérée comme difficile, au delà de 50 cm la migration est considérée comme bloquée. La couleur de la boite correspond à la franchissabilité la plus représentée sur la période. Transparence migratoire

Avifaune

L'indicateur avifaune indique si la gestion des niveaux est favorable à l'accueil des oiseaux hivernant. Les seuils choisis sont 2m40 NGF pour un niveau favorable, entre 2.20 et 2m40 l'accueil est considéré comme moyen, en dessous il est jugé défavorable. Accueil avifaune

Reproduction et émergence du brochet

L'indicateur reproduction du brochet évalue deux périodes. La période de reproduction, du 25/02 au 15/03 et la période d'émergence du 15/03 au 01/05. Pendant la période de reproduction, un niveau supérieur à 2.30 est favorable à la reproduction, entre 2.20 et 2.30 les conditions sont moyennes. En dessous de 2.20 la reproduction est limitée aux fossés et elle est considérée comme défavorable. Après la reproduction, lors de l'émergence on compare le niveau au niveau de la reproduction, lorsque le niveau descend 10 cm en dessous du niveau de reproduction, les conditions d'émergence sont considérées comme défavorable. Même si l'émergence est calculée comme favorable, elle dépend aussi bien sûr des conditions de reproduction. Reproduction du brochet

Fonctionnement passe

Débits

SIVA

Système d'information sur la Vilaine Aval

Développement :

Cédric Briand Anthony De Burghrave Tan Nguen Aldo Penasso

Informations techniques

https://github.com/Eaux-et-Vilaine/SIVAshiny https://github.com/Eaux-et-Vilaine/SIVA

Pour rapporter un bug

https://github.com/Eaux-et-Vilaine/SIVAshiny/issues

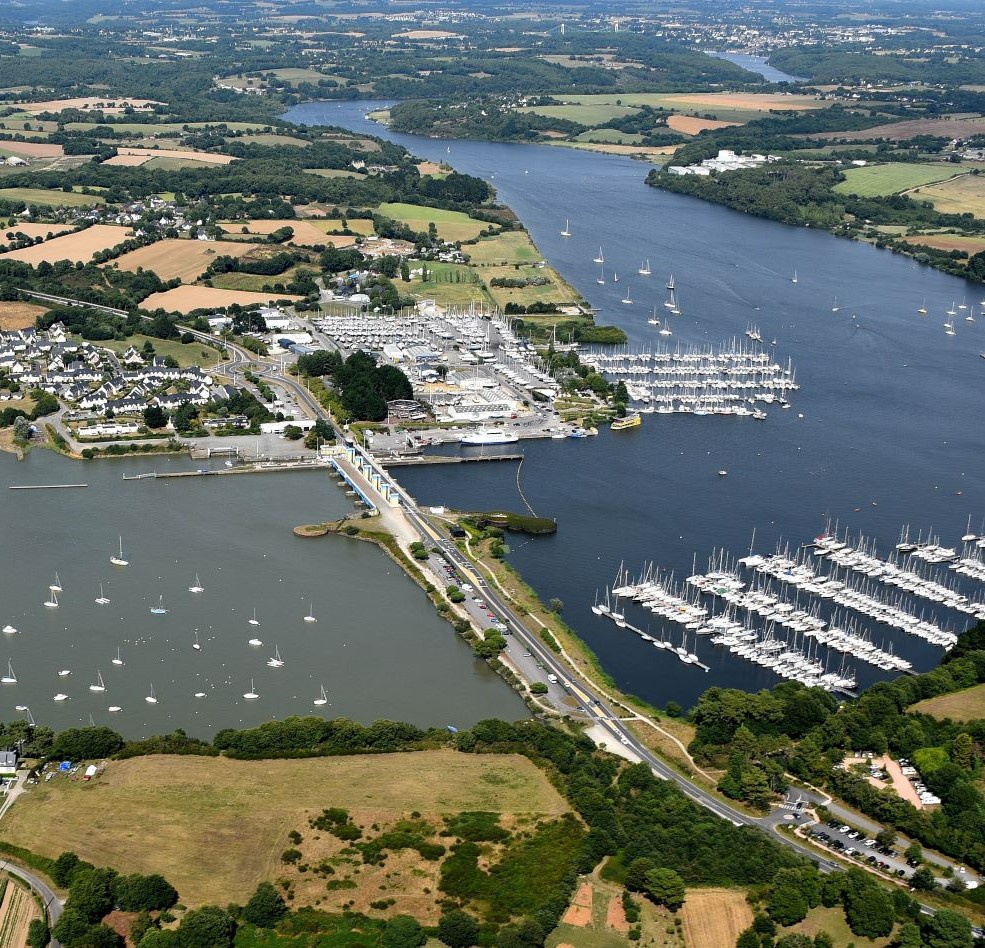

Source: Barrage d'Arzal : Erwan Le Cornec
